FICHA TÉCNICA 723 — Válvula Esférica Forjada Paso Total
Rev. 01
CÓDIGO 723

Válvula Esférica Forjada Paso Total

Cuerpo en dos piezas Vástago inexpulsable Aprobada IGA
Aprobado por el IGA · Producto certificado

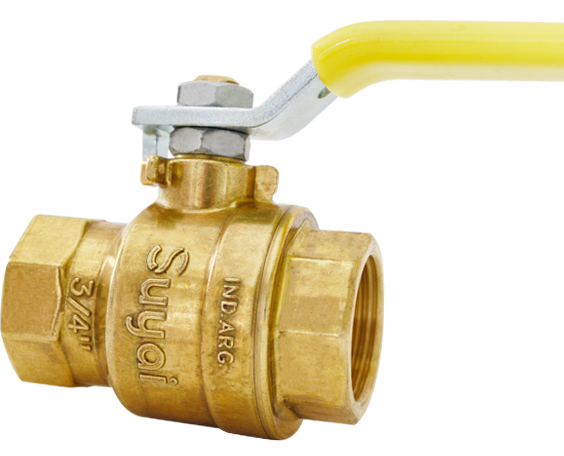

Suyai 723

Válvula esférica de paso total con cuerpo en latón forjado dividido en dos partes, diseñada según norma NAG-212 del ENARGAS para instalaciones de gas de baja y media presión, tanto domiciliarias como industriales.

A diferencia de nuestras válvulas fundidas en bronce, el proceso de forjado del cuerpo permite obtener espesores menores sin sacrificar resistencia mecánica. Como resultado se obtiene una válvula más liviana con la misma calidad y confiabilidad de siempre.

El vástago inexpulsable y los empaques de PTFE virgen aseguran estanqueidad y seguridad operativa durante toda la vida útil del producto.

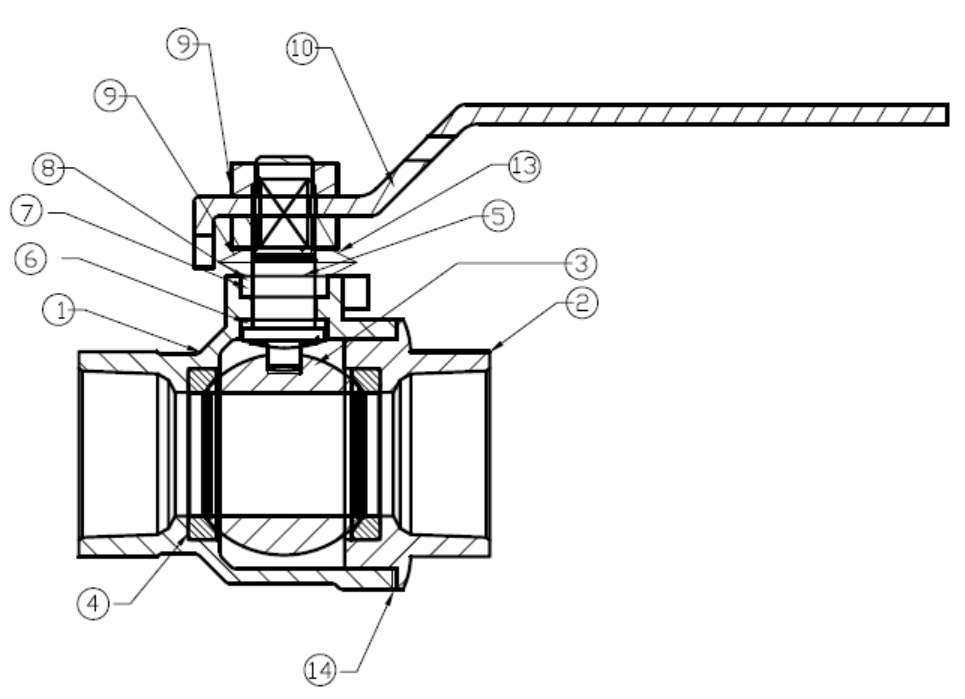

Plano de despiece Suyai 723
N° Cant. Componente Material
11CuerpoLatón forjado
ASTM B283 C37700
21Tapa ajuste de esferaLatón forjado
ASTM B283 C37700
31EsferaLatón forjado
ASTM B283 C37700
42Asiento de esferaPTFE
51VástagoLatón
ASTM B283 C37700
61Sello inferiorPTFE
71Sello superiorPTFE
81Buje prensaLatón
92TuercaSAE 1010 (dortech)
101PalancaSAE 1010 (cincado)
111Etiqueta identificadoraPoliéster autoadhesivo
121Funda palancaPVC
132Resorte a platilloSAE 1070 (Geomet)
141O-ringNBR-90
Instalaciones domiciliarias de gas natural y GLP
Cañerías internas en edificios y comercios
Llaves de corte de paso de medidor y artefactos
Instalaciones industriales en baja y media presión
Aplicaciones donde se requiere mayor resistencia mecánica
Suyai
FICHA TÉCNICA 723 — Válvula Esférica Forjada Paso Total
Rev. 01

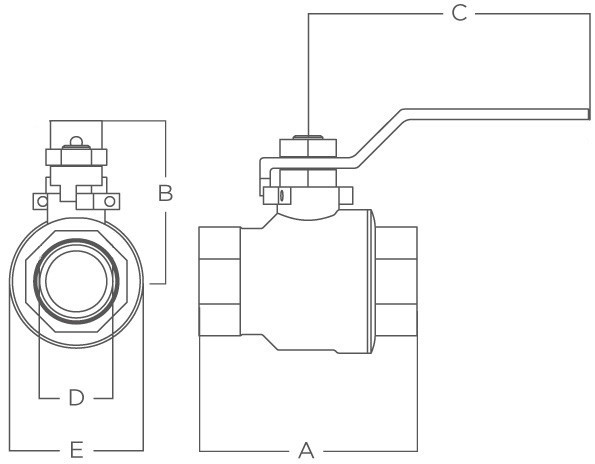

Plano dimensional 723
DIAMETRO
NOMINAL
(mm)
DIMENSIONES (mm) PESO
(grs.)
A B C D E
1963501051941385
2580611192554710
32966417532651330
381067917538721920

RESISTENCIA MECÁNICA

Diseñada para 4 bar.
Verificada hasta 15 bar.
La presión nominal de la válvula corresponde al límite establecido por NAG-212 para servicio de gas. Ensayos internos de resistencia confirman estanqueidad y operación sin falla hasta 15 bar de presión.
4
BAR NOMINAL
15+
BAR ENSAYADOS
-20 0 20 40 60 80 100 Temperatura (°C) 0 2 4 6 8 10 12 14 16 18 Presión admisible (bar) SERVICIO 4 BAR CAPACIDAD 15 BAR Servicio NAG-212 Capacidad mecánica verificada
Metodología: La curva sólida representa la presión admisible para servicio según norma NAG-212. La curva punteada representa la capacidad mecánica del producto verificada en ensayos internos de Cohui S.A. a temperatura ambiente. El derate por temperatura está calculado a partir de las propiedades documentadas del PTFE virgen (asientos y empaques) según ASTM D1710. Para servicio operativo aplicar siempre la curva sólida (NAG-212).
DIAMETRO
NOMINAL
(mm)
CAUDAL
(m³/h GN)
Kv
(m³/h)
Cv
(gpm)
1926,31821
2547,13338
3258,04147
3878,65563
Metodología: Valores Kv y Cv derivados de ensayos de caída de presión bajo norma NAG-212, con presión de entrada 18 mbar y caída de 1.3 mbar, fluido gas natural (densidad relativa 0.6) en condiciones estándar (15°C). Pueden existir variaciones puntuales propias de la metodología del ensayo individual.
Nota técnica · NAG-212: La norma del Ente Nacional Regulador del Gas NAG-212 establece como diámetro máximo de certificación 50,8 mm (2"). El modelo 723 cuenta con certificación IGA en todos sus diámetros disponibles (19, 25, 32 y 38 mm). Para aplicaciones que requieran características específicas o condiciones de servicio fuera de las indicadas, consultar al departamento técnico de Cohui S.A.
Suyai
FICHA TÉCNICA 723 — Válvula Esférica Forjada Paso Total
Rev. 01

Gráfico complementario para dimensionamiento hidráulico de instalaciones. Permite estimar la caída de presión que generará la válvula en función del caudal de gas natural circulante. Útil para el cálculo de pérdidas de carga en redes domiciliarias e industriales.

0 20 40 60 80 100 120 140 160 180 200 Caudal Q (m³/h gas natural) 0 1 2 3 4 5 6 7 8 9 10 Caída de presión ΔP (mbar) ΔP = 1.3 mbar (ensayo IGA) DIÁMETRO NOMINAL: DN 19 DN 25 DN 32 DN 38
Lectura del gráfico: entrar con el caudal de la instalación en el eje horizontal, subir hasta intersectar la curva del DN seleccionado, leer la caída de presión en el eje vertical. Los puntos marcados sobre cada curva corresponden a los ensayos IGA realizados sobre cada modelo (ΔP = 1.3 mbar). Curvas calculadas según fórmula ISA para gas a baja presión, calibradas con los Kv reales del ensayo. La variación de caudal en el rango operativo de temperatura (-20°C a +60°C) es inferior a ±10%.
100% Industria Argentina
