Cuerpo en dos piezas · Bronce ASTM B62Vástago inexpulsableAprobada IGA
Descripción

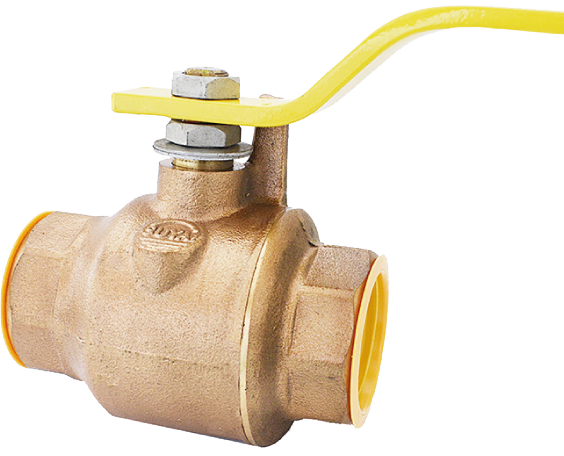

Válvula esférica de paso total con cuerpo fundido en bronce dividido en dos partes, diseñada según norma NAG-212 del ENARGAS para instalaciones de gas de baja y media presión, tanto domiciliarias como industriales.
Construida íntegramente en bronce ASTM B62 — el material clásico de las válvulas Suyai —, la 722 ofrece la robustez y la durabilidad que distinguen a nuestra línea fundida en un rango amplio de diámetros nominales que va desde 19 hasta 100 mm.
La esfera de bronce cromado, los asientos y empaques de PTFE virgen y el vástago inexpulsable aseguran estanqueidad y seguridad operativa durante toda la vida útil del producto.

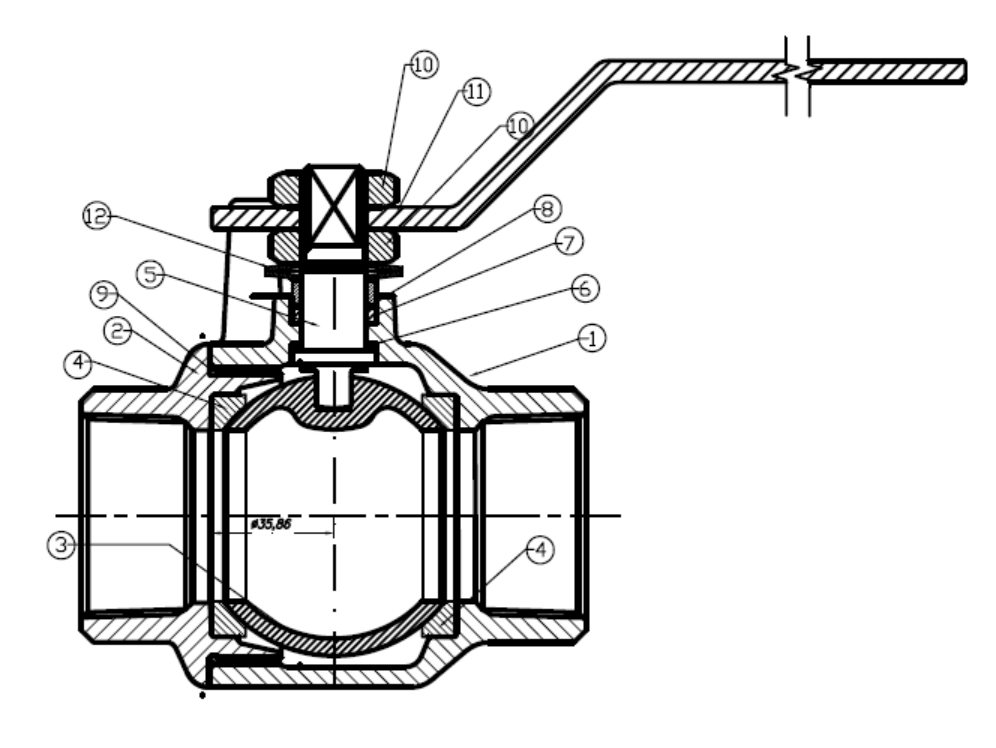

Despiece y materiales constructivos
N°
Cant.
Componente
Material
1
1
Cuerpo
Bronce ASTM B62
2
1
Tapa ajuste de esfera
Bronce ASTM B62
3
1
Esfera
Bronce ASTM B62 cromado
4
2
Asiento de esfera
PTFE
5
1
Vástago
Latón
6
1
Sello inferior
PTFE
7
1
Sello superior
PTFE
8
1
Prensa
Latón
9
1
O-ring
NBR-90
10
2
Tuerca
SAE 1010 (dortech)
11
1
Palanca
SAE 1010 (pintura epoxi)
12
2
Resorte a platillo
SAE 1070 (Geomet)
13
1
Etiqueta identificadora
Poliéster autoadhesivo
Aplicaciones recomendadas
Instalaciones domiciliarias de gas natural y GLP
Cañerías internas en edificios y comercios
Llaves de corte de paso de medidor y artefactos
Instalaciones industriales en baja y media presión
Aplicaciones que requieran amplio rango de diámetros (19 a 100 mm)
FICHA TÉCNICA
722 — Válvula Esférica Paso Total
Rev. 01

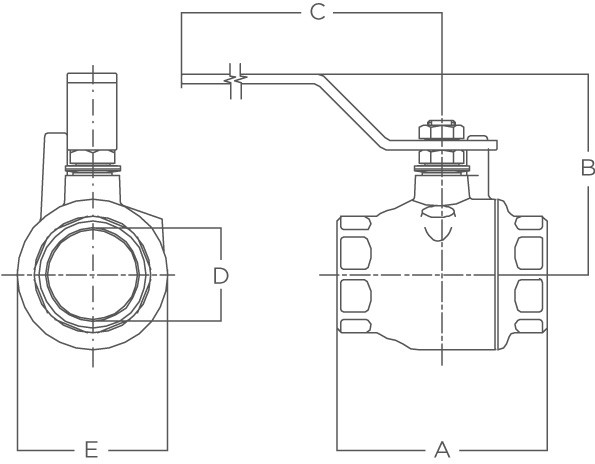

Dimensiones
DIAMETRO NOMINAL (mm)
DIMENSIONES (mm)
PESO (grs.)
A
B
C
D
E
19
70
56
103
19
46
620
25
87
66
125
25
54
1.030
32
108
77
171
32
69
1.780
38
117
105
196
38
79
2.490
51
150
135
241
51
100
4.480
63
170
166
283
63
123
7.910
76
195
186
305
76
146
11.900
100
246
220
400
100
188
22.600
RESISTENCIA MECÁNICA
Diseñada para 4 bar. Verificada hasta 15 bar.
La presión nominal de la válvula corresponde al límite establecido por NAG-212 para servicio de gas. Ensayos internos de resistencia confirman estanqueidad y operación sin falla hasta 15 bar de presión.
4
BAR NOMINAL
15+
BAR ENSAYADOS
Presión admisible vs temperatura
Metodología: La curva sólida representa la presión admisible para servicio según norma NAG-212. La curva punteada representa la capacidad mecánica del producto verificada en ensayos internos de Cohui S.A. a temperatura ambiente. El derate por temperatura está calculado a partir de las propiedades documentadas del PTFE virgen (asientos y empaques) según ASTM D1710. Para servicio operativo aplicar siempre la curva sólida (NAG-212).
Coeficientes de caudal
DIAMETRO NOMINAL (mm)
CAUDAL (m³/h GN)
Kv (m³/h)
Cv (gpm)
ORIGEN
19
29,4
21
24
Ensayo IGA
25
61,1
43
49
Ensayo IGA
32
58,1
41
47
Ensayo IGA
38
78,7
55
64
Ensayo IGA
51
148,6
104
120
Ensayo IGA
63
—
155
179
Calculado
76
—
225
260
Calculado
100
—
390
451
Calculado
Metodología: Valores Kv y Cv hasta DN 51 derivados de ensayos IGA bajo norma NAG-212, con presión de entrada 18 mbar y caída de 1,3 mbar, fluido gas natural (densidad relativa 0,6) en condiciones estándar (15 °C). Para DN 63, 76 y 100 mm — fuera del alcance de certificación de la norma — los valores se extrapolaron mediante la relación geométrica Kv = K·D² calibrada con los ensayos IGA de DN próximos al rango (38 y 51 mm). Pueden existir variaciones puntuales propias de la metodología del ensayo individual.
Nota técnica · NAG-212: La norma del Ente Nacional Regulador del Gas NAG-212 establece como diámetro máximo de certificación 50,8 mm (2"). El modelo 722 cuenta con certificación IGA en sus diámetros de 19, 25, 32, 38 y 51 mm. Los diámetros mayores (63, 76 y 100 mm) se fabrican bajo el mismo proceso constructivo, criterio técnico y materiales. La aprobación de estos diámetros nominales no contemplados por la norma se realiza in situ por el inspector de la empresa distribuidora de gas correspondiente.
FICHA TÉCNICA
722 — Válvula Esférica Paso Total
Rev. 01
Caída de presión vs caudal · gráfico complementario
Gráfico complementario para dimensionamiento hidráulico de instalaciones. Permite estimar la caída de presión que generará la válvula en función del caudal de gas natural circulante. Útil para el cálculo de pérdidas de carga en redes domiciliarias e industriales. El eje horizontal está en escala logarítmica para abarcar el amplio rango de caudales de los 8 diámetros disponibles (de 1 a 2.000 m³/h).
Lectura del gráfico: entrar con el caudal de la instalación en el eje horizontal (escala logarítmica), subir hasta intersectar la curva del DN seleccionado, leer la caída de presión en el eje vertical. Los puntos llenos sobre cada curva (DN 19 a 51) corresponden a los ensayos IGA reales (ΔP = 1,3 mbar). Los puntos blancos con borde (DN 63 a 100) marcan el caudal estimado bajo la misma referencia para los diámetros calculados. Curvas obtenidas con la fórmula ISA para gas a baja presión, calibradas con los Kv reales del ensayo. La variación de caudal en el rango operativo de temperatura (-20 °C a +60 °C) es inferior a ±10 %.
