Cuerpo enterizo · Bronce ASTM B62Vástago desmontableAprobada IGA
Descripción

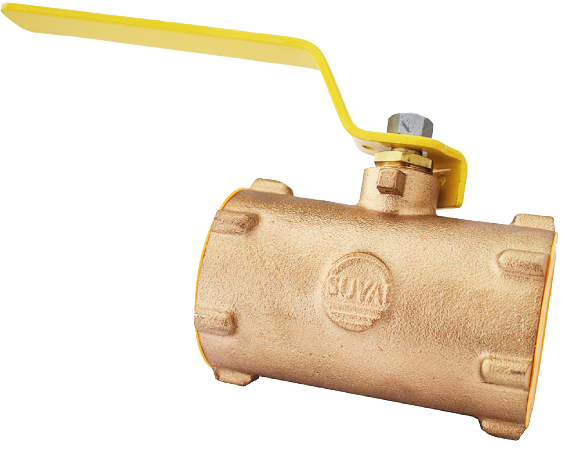

Válvula esférica de paso reducido con cuerpo enterizo fundido en bronce, diseñada según norma NAG-212 del ENARGAS para instalaciones de gas de baja y media presión, tanto domiciliarias como industriales.
Construida en bronce ASTM B62 con cuerpo de una sola pieza y vástago desmontable, la 710 es la opción más liviana y económica de la línea de esféricas Suyai, cuando el caudal del paso reducido resulta suficiente para la aplicación.
La esfera de bronce cromado, los asientos y empaques de PTFE virgen y el anillo de estanqueidad aseguran cierre seguro y vida útil prolongada en servicio continuo.

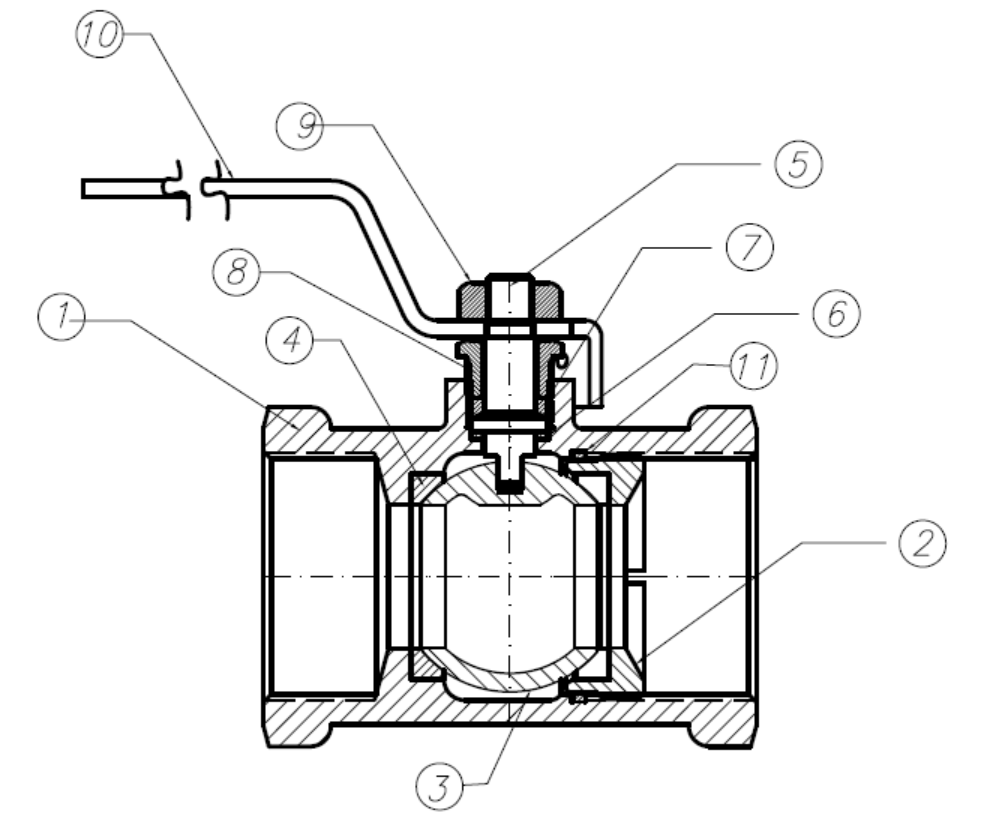

Despiece y materiales constructivos
N°
Cant.
Componente
Material
1
1
Cuerpo
Bronce ASTM B62
2
1
Tuerca retén de esfera
Bronce ASTM B62
3
1
Esfera
Bronce ASTM B62 (cromado)
4
2
Asiento de esfera
PTFE
5
1
Vástago
Latón
6
1
Sello inferior
PTFE
7
1
Sello superior
PTFE
8
1
Tuerca prensa empaque
Latón
9
1
Tuerca ajuste volante
SAE 1010 (dortech)
10
1
Palanca
SAE 1010 (pintura epoxi)
11
1
Anillo de estanqueidad
PTFE
12
1
Etiqueta identificadora
Poliéster autoadhesivo
Aplicaciones recomendadas
Instalaciones domiciliarias de gas natural y GLP
Llaves de corte de paso de medidor y artefactos
Aplicaciones residenciales con caudal moderado
Cañerías internas en edificios y comercios
Instalaciones donde se prioriza peso y costo sobre máximo caudal

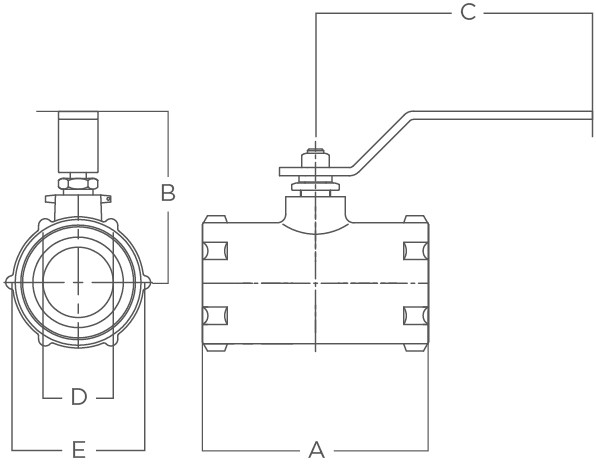

Nota: En esta válvula de paso reducido, la cota D corresponde al diámetro de paso interno real, que es siempre menor que el diámetro nominal (DN). Esto define el caudal admisible del modelo.
RESISTENCIA MECÁNICA
Diseñada para 4 bar. Verificada hasta 15 bar.
La presión nominal de la válvula corresponde al límite establecido por NAG-212 para servicio de gas. Ensayos internos de resistencia confirman estanqueidad y operación sin falla hasta 15 bar de presión.
4
BAR NOMINAL
15+
BAR ENSAYADOS
Presión admisible vs temperatura
Metodología: La curva sólida representa la presión admisible para servicio según norma NAG-212. La curva punteada representa la capacidad mecánica del producto verificada en ensayos internos de Cohui S.A. a temperatura ambiente. El derate por temperatura está calculado a partir de las propiedades documentadas del PTFE virgen (asientos y empaques) según ASTM D1710. Para servicio operativo aplicar siempre la curva sólida (NAG-212).
Coeficientes de caudal
DIAMETRO NOMINAL (mm)
D PASO (mm)
CAUDAL (m³/h GN)
Kv (m³/h)
Cv (gpm)
ORIGEN
19
14
10,8
8
9
Ensayo IGA
25
18
20,9
15
17
Ensayo IGA
32
23
34,4
24
28
Ensayo IGA
38
28
49,9
35
40
Ensayo IGA
51
35
99,5
70
80
Ensayo IGA
63
44
—
98
113
Calculado
76
55
—
153
177
Calculado
100
70
—
248
287
Calculado
Metodología: Valores Kv y Cv hasta DN 51 derivados de ensayos IGA bajo norma NAG-212, con presión de entrada 18 mbar y caída de 1,3 mbar, fluido gas natural (densidad relativa 0,6) en condiciones estándar (15 °C). Para DN 63, 76 y 100 mm — fuera del alcance de certificación de la norma — los valores se calculan mediante la relación geométrica Kv = K·D² (con D = diámetro de paso real) calibrada con los ensayos IGA de DN próximos al rango (38 y 51 mm). Pueden existir variaciones puntuales propias de la metodología del ensayo individual.
Nota técnica · NAG-212: La norma del Ente Nacional Regulador del Gas NAG-212 establece como diámetro máximo de certificación 50,8 mm (2"). El modelo 710 cuenta con certificación IGA en sus diámetros de 19, 25, 32, 38 y 51 mm. Los diámetros mayores (63, 76 y 100 mm) se fabrican bajo el mismo proceso constructivo, criterio técnico y materiales. La aprobación de estos diámetros nominales no contemplados por la norma se realiza in situ por el inspector de la empresa distribuidora de gas correspondiente.
Caída de presión vs caudal · gráfico complementario
Gráfico complementario para dimensionamiento hidráulico de instalaciones. Permite estimar la caída de presión que generará la válvula en función del caudal de gas natural circulante. Útil para el cálculo de pérdidas de carga en redes domiciliarias e industriales. El eje horizontal está en escala logarítmica para abarcar el amplio rango de caudales de los 8 diámetros disponibles (de 1 a 2.000 m³/h).
Lectura del gráfico: entrar con el caudal de la instalación en el eje horizontal (escala logarítmica), subir hasta intersectar la curva del DN seleccionado, leer la caída de presión en el eje vertical. Los puntos llenos sobre cada curva (DN 19 a 51) corresponden a los ensayos IGA reales (ΔP = 1,3 mbar). Los puntos blancos con borde (DN 63 a 100) marcan el caudal estimado bajo la misma referencia para los diámetros calculados. Curvas obtenidas con la fórmula ISA para gas a baja presión, calibradas con los Kv reales del ensayo. La variación de caudal en el rango operativo de temperatura (-20 °C a +60 °C) es inferior a ±10 %.
